耐火材料作为高温工业的基础材料，其成型质量直接影响最终产品的性能和使用寿命。在成型过程中，原料特性、工艺参数和设备选择等因素相互耦合，常常导致各种质量问题。本文将系统分析耐火材料成型过程中的典型问题、形成机理及解决方案。

一、原料制备阶段的关键问题

1. 颗粒级配失衡

• 现象：粗颗粒偏析或细粉团聚

• 影响：体积密度波动（可达±0.3g/cm3）

• 解决方案：

• 采用三维混料机（混合均匀度>95%）

• 添加0.1-0.5%的表面活性剂

• 控制水分梯度添加（先加70%后补30%）

1. 结合剂选择不当

• 常见问题：

• 磷酸盐结合剂固化不均

• 树脂结合剂迁移聚集

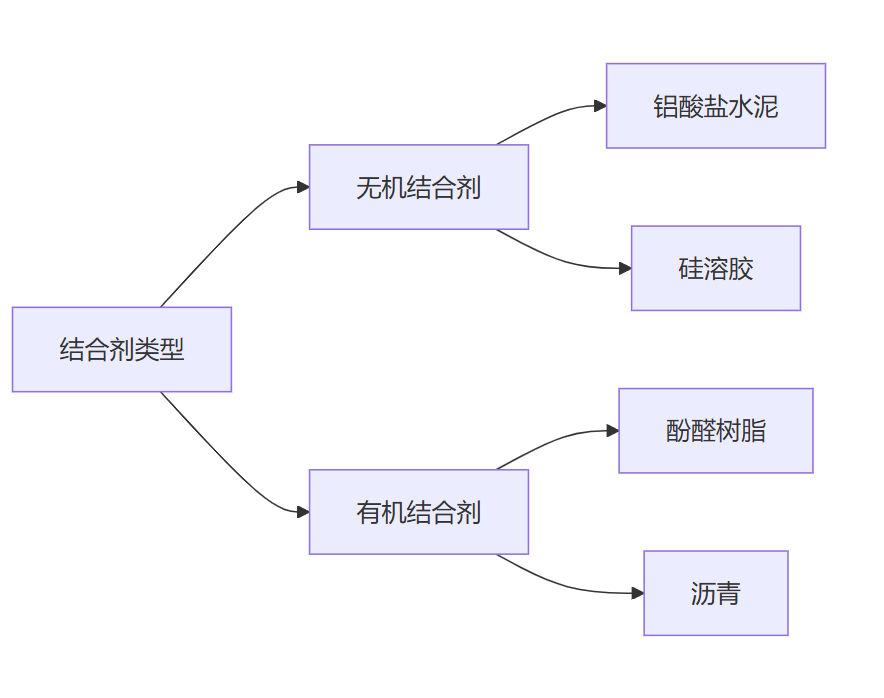

• 优化方案：




二、成型过程中的典型缺陷

1. 分层现象

• 形成机理：

• 压制速度>20mm/s时颗粒重排不充分

• 脱模反弹率>0.5%

• 预防措施：

• 采用多段加压工艺（如：10MPa→30MPa→60MPa）

• 保压时间≥30s/cm厚度

• 模具表面喷涂硬质合金涂层（HV≥1200）

1. 密度不均匀

• 检测数据：

  位置	上表面	中心区	下表面
  密度(g/cm3)	2.65	2.58	2.71

• 改善方法：

• 双向压制技术（压力差<5%）

• 等静压成型（各向同性>95%）

• 振动辅助成型（频率50-100Hz）

1. 裂纹缺陷

• 裂纹类型分析：

• 弹性后效裂纹（脱模瞬间）

• 干燥收缩裂纹（24h内出现）

• 烧结裂纹（>800℃时扩展）

• 控制要点：

• 控制脱模速度≤2mm/s

• 添加1-3%的塑性组分（如黏土）

• 阶梯式干燥制度（50℃→80℃→110℃）

三、设备相关工艺问题

1. 压力机选型不当

• 对比分析：

  设备类型	液压机	摩擦压机	等静压机
  适用产品	标型砖	异型件	复杂构件
  压力范围	50-300MPa	30-100MPa	100-400MPa
  密度偏差	±0.15	±0.25	±0.05

1. 模具磨损问题

• 磨损数据：

• 碳化钨模具寿命：20-50万次

• 合金钢模具寿命：5-10万次

• 延长措施：

• 模壁斜度优化（1-3°）

• 采用梯度材料模具（表面硬度HV1500）

• 每500次喷涂二硫化钼润滑剂

四、烧结前处理问题

1. 干燥缺陷

• 干燥曲线优化：




  阶段  温度(℃)  湿度(%RH)  时间(h)
  ----------------------------------
  预热   40-50     70-80      2-4
  恒速   60-70     50-60      8-12
  降速   80-110    30-40      4-6

1. 生坯强度不足

• 增强方案：

• 添加纳米SiO?（0.5-1%）

• 微波辅助干燥（2450MHz）

• 有机-无机复合结合剂

五、质量检测与控制

1. 在线监测技术

• 声发射检测：捕捉成型裂纹信号（频率范围20-200kHz）

• X射线实时成像：密度分辨率达0.02g/cm3

• 红外热成像：温差检测灵敏度0.5℃

1. 统计过程控制(SPC)

• 关键参数控制：

• 压力CPK≥1.33

• 水分含量±0.3%

• 体积密度RSD<1.5%

六、技术创新方向

1. 智能化成型系统

• 数字孪生技术：虚拟调试时间缩短70%

• AI参数优化：能耗降低15-20%

• 自适应控制：产品合格率提升至99.5%

1. 绿色成型技术

• 冷等静压成型：能耗降低40%

• 3D打印成型：材料利用率达95%

• 无模具成型：开发周期缩短50%

耐火材料成型过程的问题解决需要材料科学、机械工程和控制技术的跨学科协同。建议企业建立"原料-工艺-设备-检测"的全流程质量控制体系，同时关注智能化改造和绿色制造技术，以提升产品竞争力和可持续发展能力。未来，随着人工智能和先进传感技术的发展，耐火材料成型将逐步实现"零缺陷"生产。
